このページは、ＭＥのセカンドマシン「ＰＣ−ＭＥ９」の作成過程をレポートするコーナーです。(^.^)v

１．構想を練る

２．ＰＣの構成を決める

３．ＰＣのパーツを集める

3.1 ケース(2022年11月)

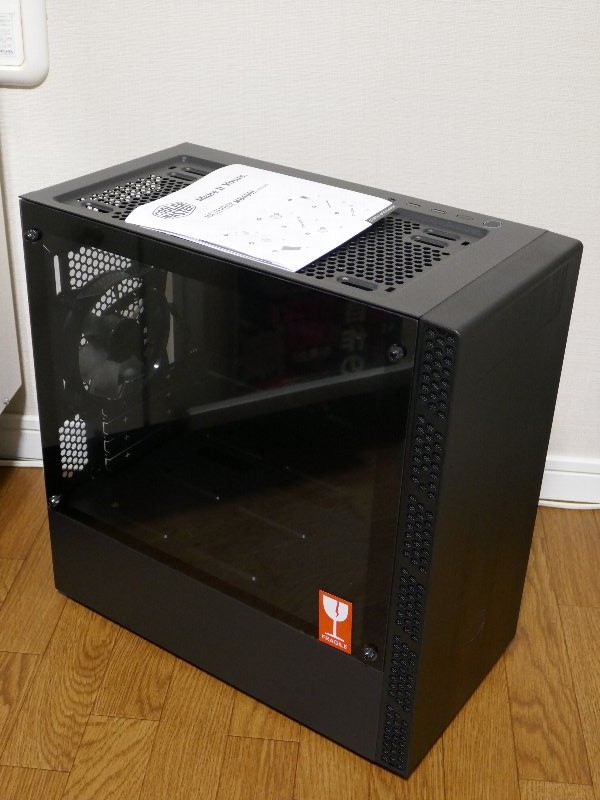

　価格.comとにらめっこしつつ、どのパーツをどこで買うかを検討を進める。ほとんどのパーツは通販で買うとして、リビングPCとして、最重要パーツであるケースを買った。

　５インチベイのあるケースって、本当に貴重だし、このサイズは見たことがないから、即確保。

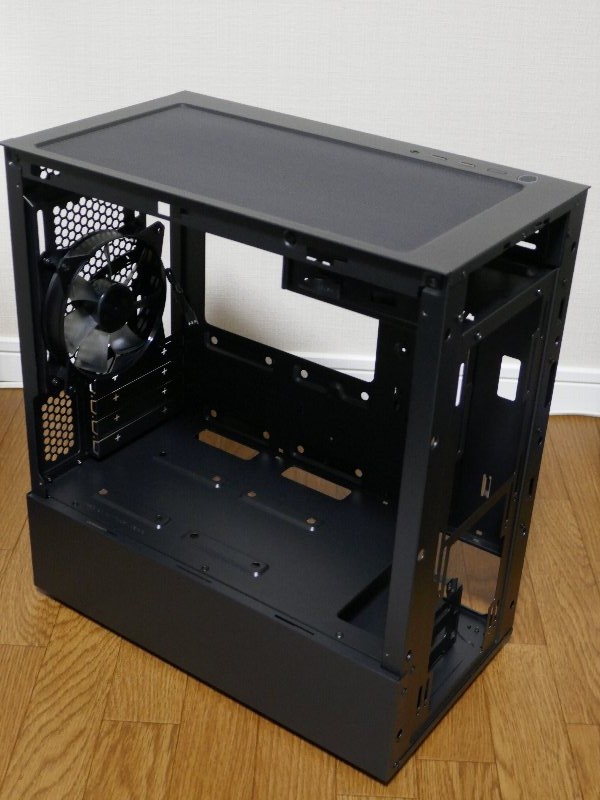

両サイドのパネルとフロントパネルを外してみた。下の箱の部分に、電源と3.5インチのHDD2台が収まる。ケースファンは、背面に１つ３ピンタイプだ。

3.2 電源ユニット(2022年11月)

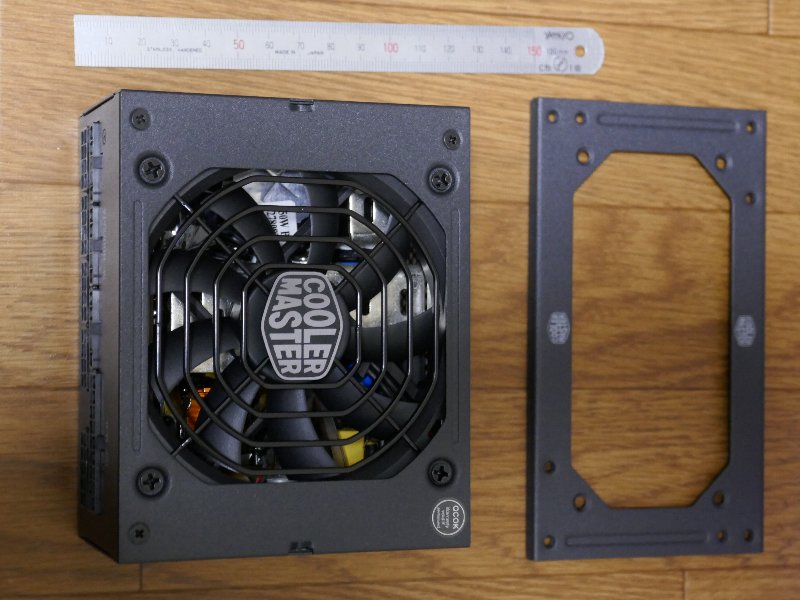

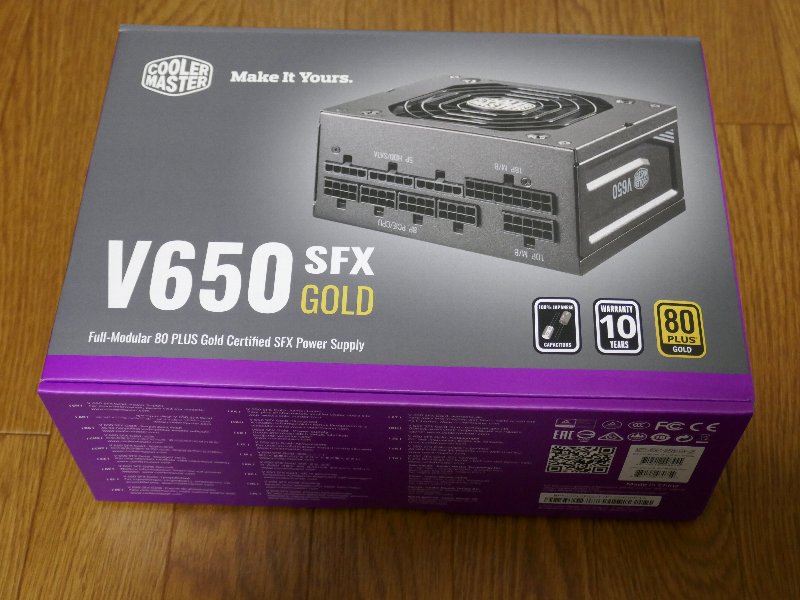

　電源ユニットは、プラグインタイプで奥行きが短いものを価格.comで色々条件を入れて検索したところ、Cooler MasterのMPY-6501-SFHAGV-JPを発見。

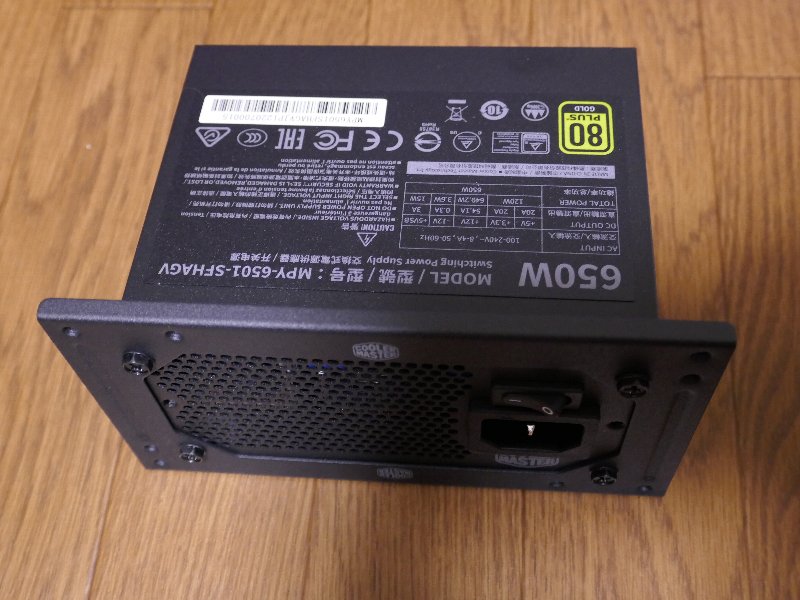

　ATX電源ではなく、SFX電源なので奥行きはたったの10cm。ATX電源として使えるように、バックパネルがついている。

　早速、バックパネルを取り付け、ATX電源になってもらった。

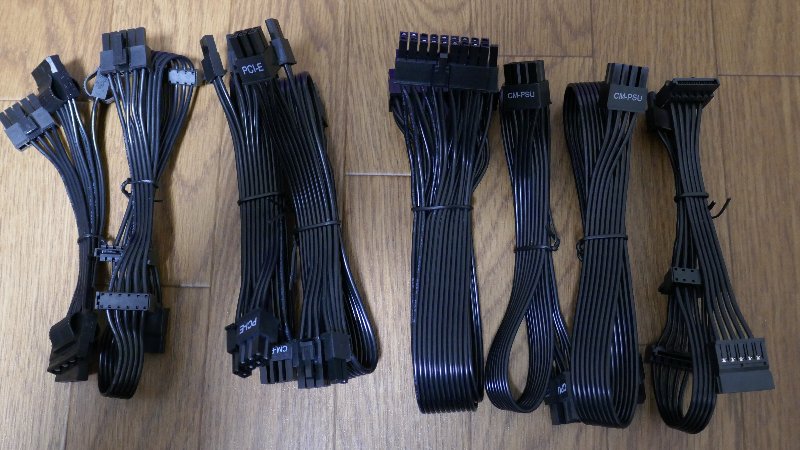

　付属のプラグインケーブル一式。左からプリフェラル４ピン、SATAコネクタ、PCI-E6+2ピン×２、ATX24ピン、EPS 4+4ピン、EPS 8ピン、SATAコネクタ。右の４本だけを使用する予定。

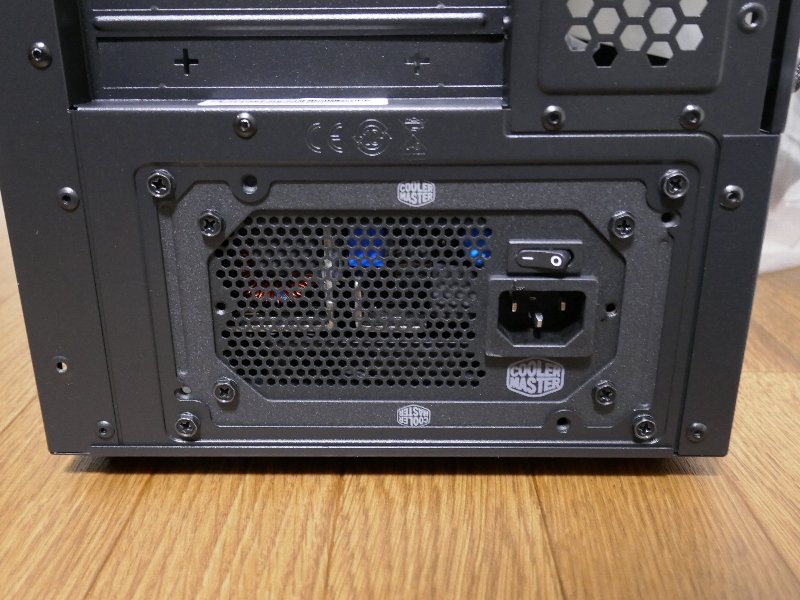

　で、勢いでケースにネジ止め。

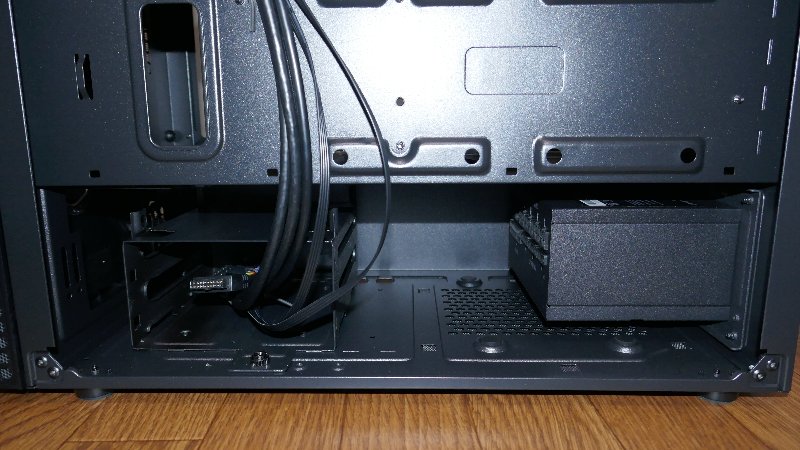

　HDDケースとの間に十分な空間があり、ここに余ったケーブルがうまく収まることを期待。

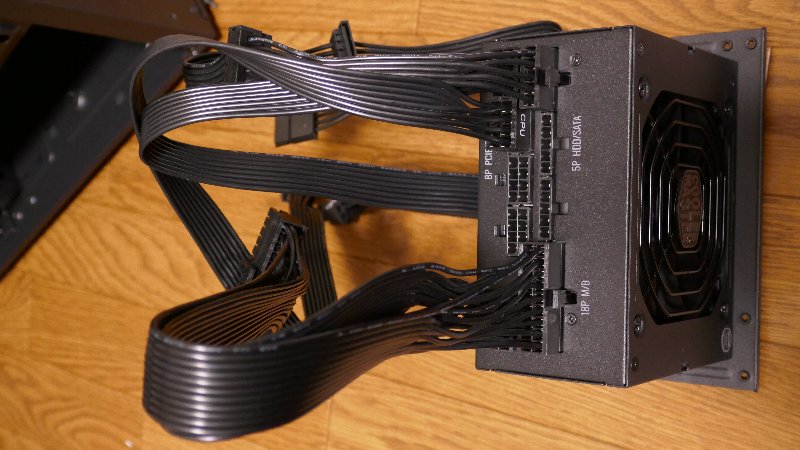

　勢いでケースにネジ止めしたのは良いが、これではプラグインケーブルがさせないので、一旦外してケーブルを先に刺した。(^_^;

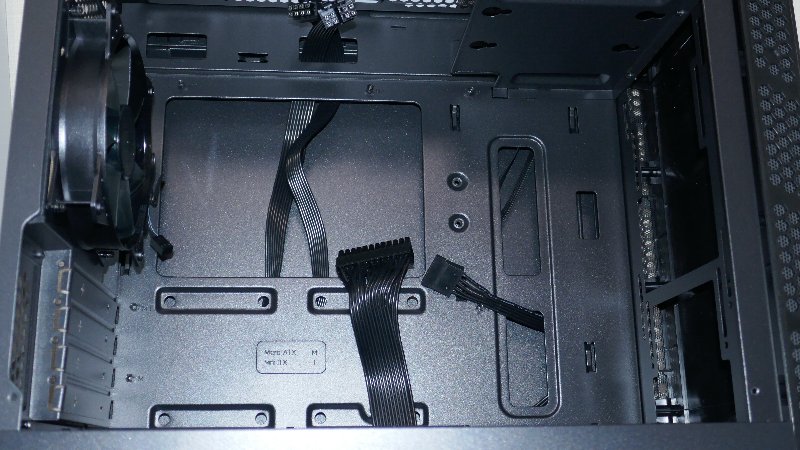

　EPS 4+4ピンはぎりぎり届きそうだが、ATX24ピンとEPS 8ピンはM/Bに届かない感じ、SATAコネクタもBDドライブまで届きそうにない。

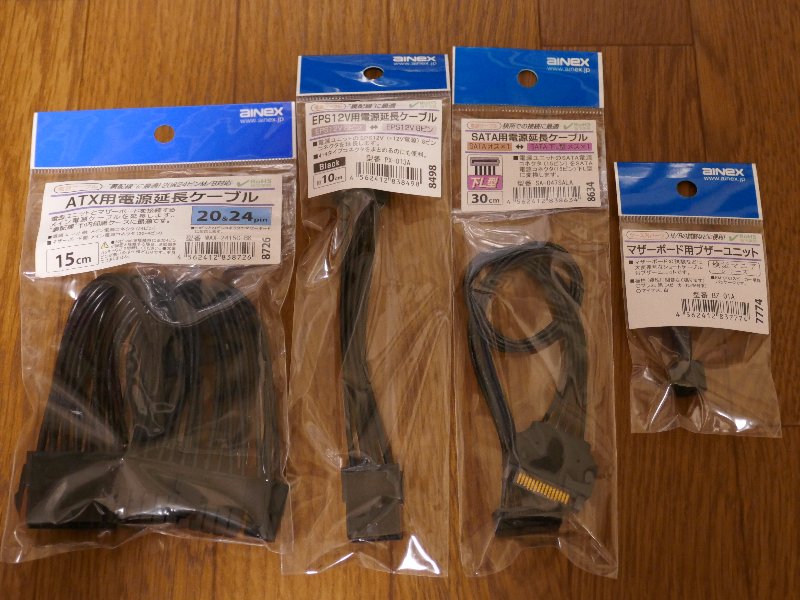

　こんなときのAinex頼み。ATX24ピンとEPS 8ピン、SATAコネクタの延長ケーブルと、ミニスピーカを追加発注。

3.3 O/S(2022年11月)

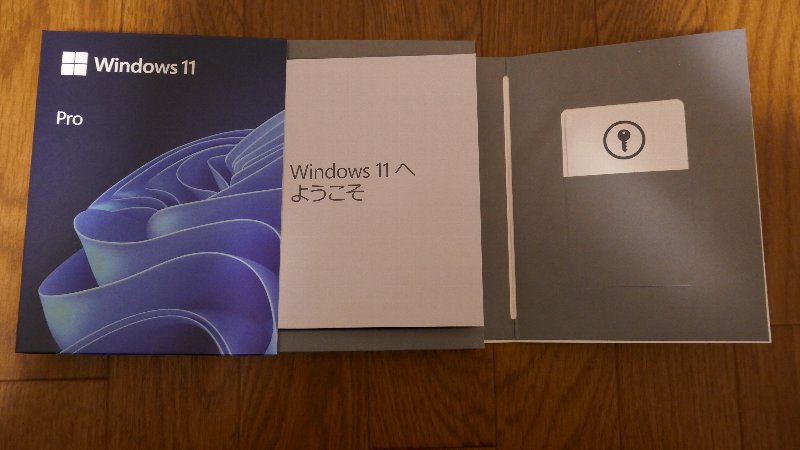

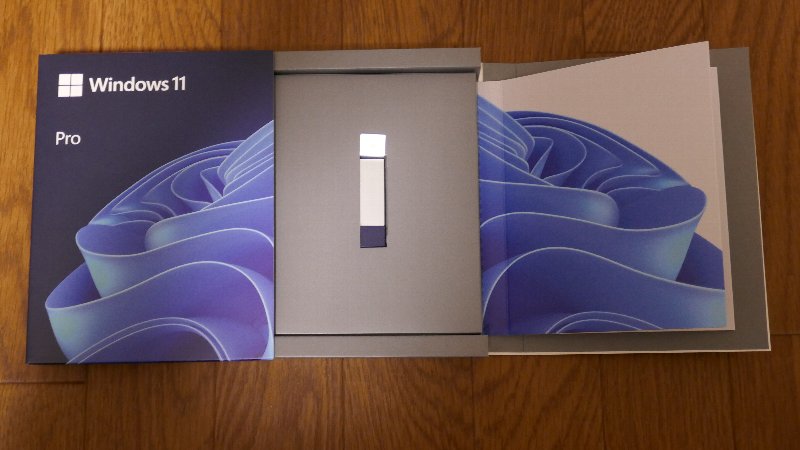

　安く買えるならDSP版で良かったのだが、通販だとどのパーツとセットにするかが問題で、結局通常版を買った。今は、DVDじゃなくてUSBメモリなのね。

　O/S自体は多分22H2版じゃないだろうから、サイトからダウンロードして、USBメモリに上書きでもするかな。（実際には読み込み専用で、上書きできなかった。）

　で、本当に必要なのは、右側の鍵マークの紙。ここに書かれたプロダクトキーなのは、言うまでもない。

3.4 BDドライブ(2022年11月)

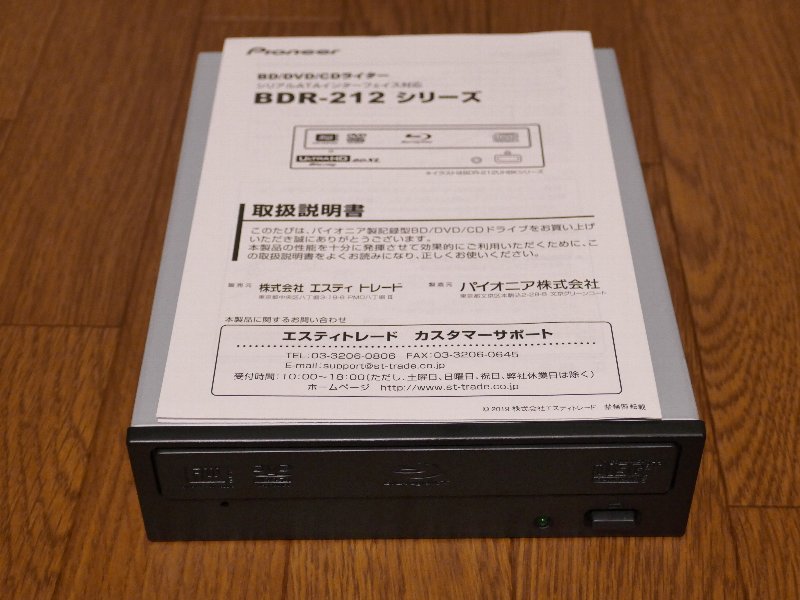

　本当は、アクセスランプがブルーのBD Driveが欲しかったが、性能重視でPioneer製の旧モデル「BDR-212BK」にした。

　在庫がなくなるのが怖くて、これも早速買ったのだった。(^_^;

3.5 ケースファン(2022年11月)

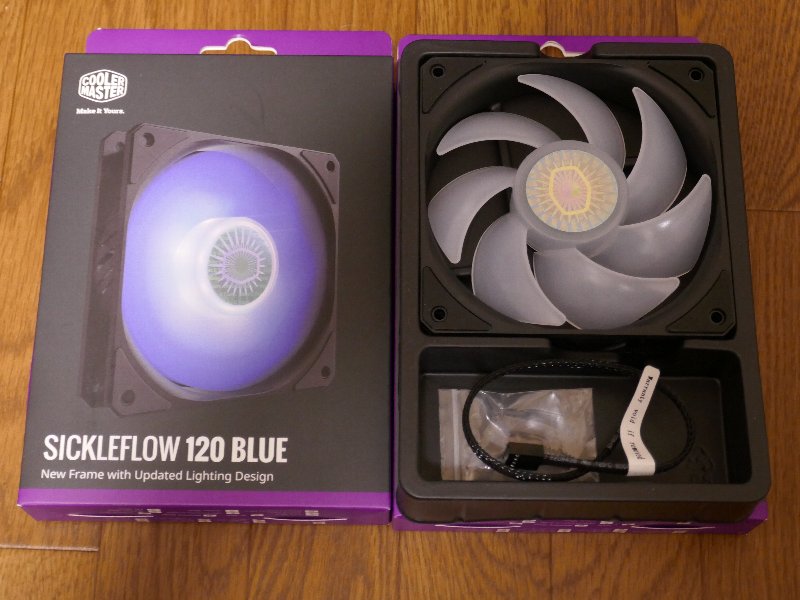

　これも在庫がなくなるのが怖くて、先行購入したケースファン。

４ピンのPWM制御タイプで、ブルーに光るタイプ。これをケースフロントに２個付けて吸気、CPUファンのサイドフローを経由して、背面のケースファンから廃棄するというフローを考えた。ガラス越しに、ブルーに照らしてくれる風景も美しいだろう。リビングPCなので、PC-ME8程、LEDでピカピカにするつもりはない。

　ケース上面の排気も考えたけれど、ケースは小さいし、気流が乱れそうに思えたので止めた。メッシュ構造だから勝手に熱は上部に逃げてくれるかなと、期待。

とりあえず、先行投資はここまで。あとは、CPUに第１３世代が使えるか、それとも第１２世代で我慢かでパーツが変わる可能性があるので、部品集めは一旦中断。

3.6 M/B、CPU、MEM、SSD(2023年3月)

　４月末〜GW頃に組み立てる予定だったが、４月が人間ドックとか、情報処理試験でバタバタしそうなので、３月にパーツ購入＆組み立てを繰り上げることにした。

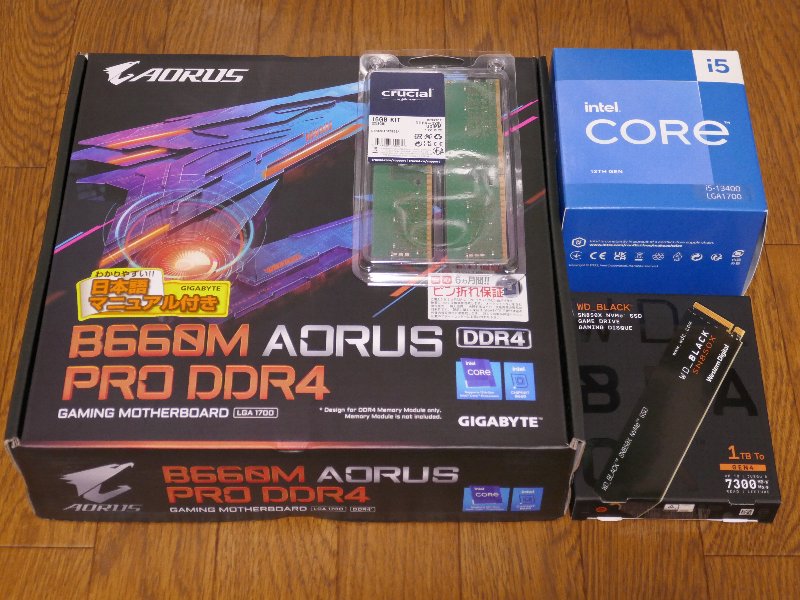

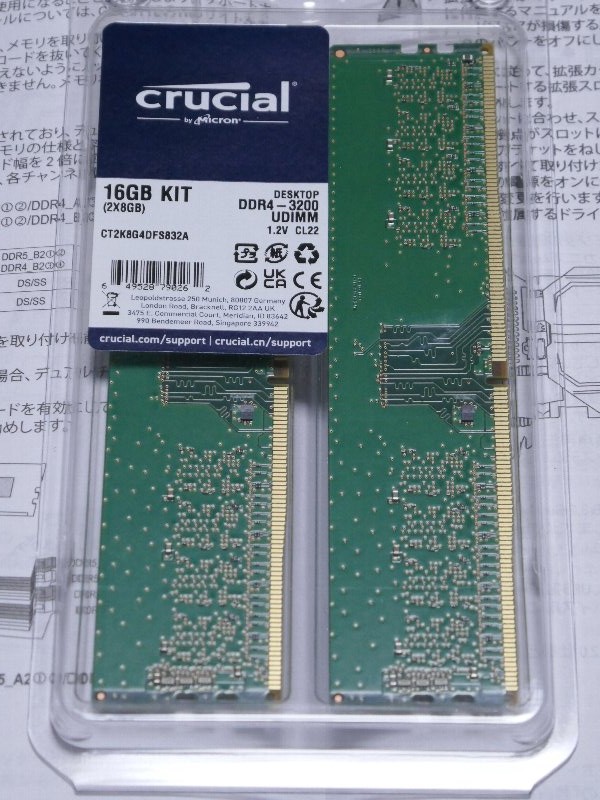

　CPUは、結局13世代のCore-i5でEfficient-coresも積んでいるi5-13400にした。マザーボードはB760でも良かったが、GIGAGYTEのMicro ATXで、ケースに合わせてなるべく黒いパーツが多いB660M AORUS PRO DDR4をチョイス。メモリーはDDR4-3200でよく売れているcrucialのCT2K8G4DFRA32Aにした。さすがに8GBじゃ少ないので、16GBにした。

　SSDは、信頼性の高い高速なものをという理由から、WDのBLACK SN850X WDS100T2X0E、1TBをチョイス。

４．ＰＣを組み立てる

4.1 Ｍ／Ｂの組立て

　主だったパーツは揃ったので、早速組み立てを開始することにした。

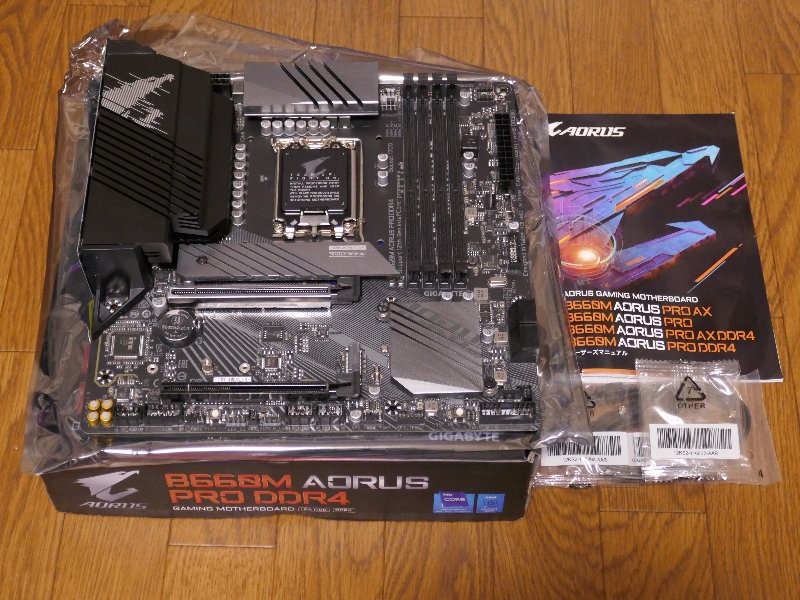

　まず、マザーボードを箱から取り出した。初めてのMicro ATX。Mini ITXほぼ小さい訳ではないが、意外とコンパクトだ。

　MicroとMiniは大きさからすると逆な気がするが、規格名なのでどうしようもない。(^_^;

　付属品は、日本語マニュアルとSATAケーブル2本、M.2のネジ類だ。

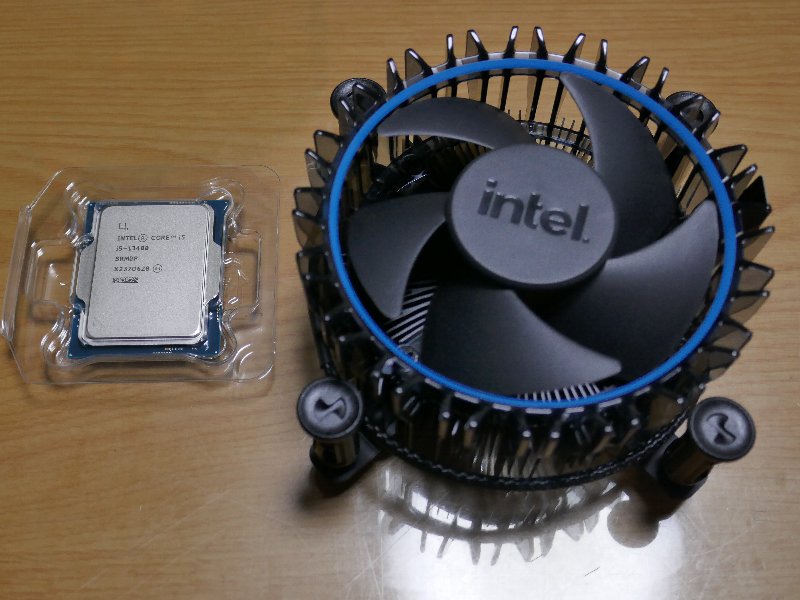

　CPUとファンを箱から取り出した。リテール品のファンは大きく見えるが、CPUの発熱量を考えると不安になる。

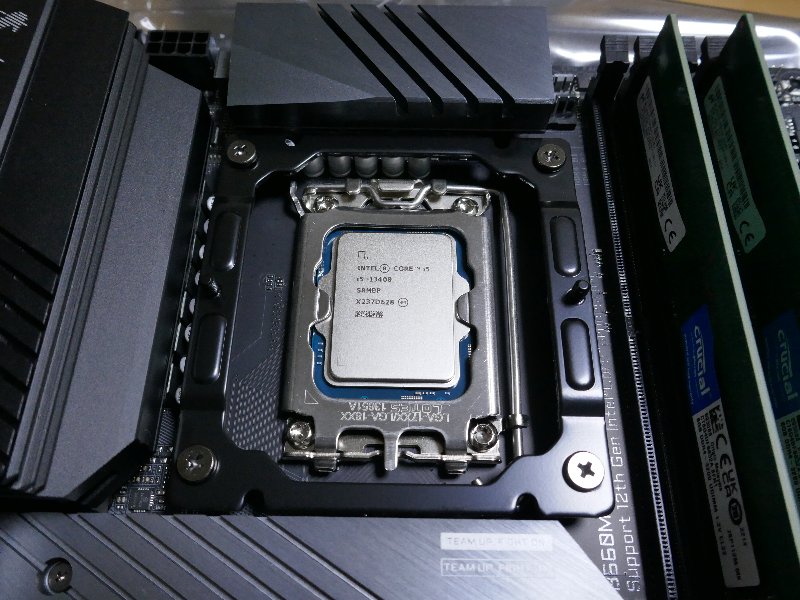

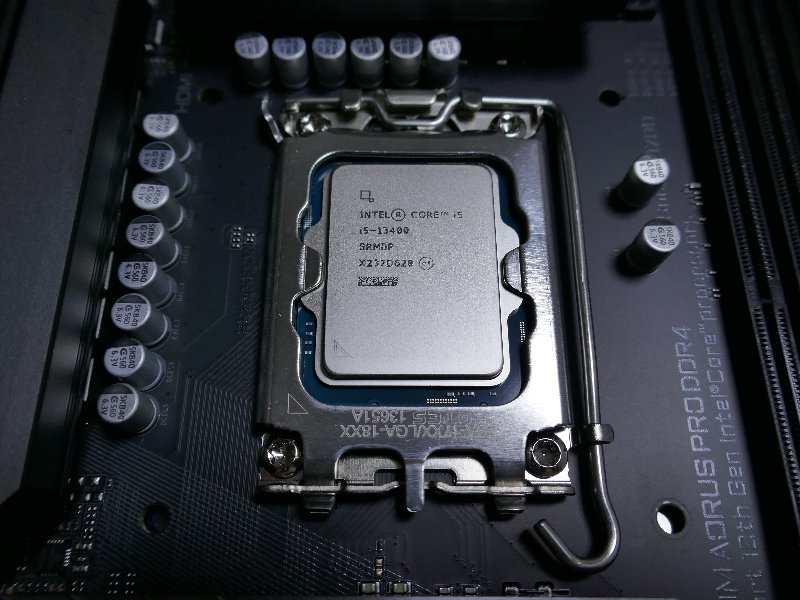

　ソケットとCPUの向きに注意してそっと載せ、ロードプレートを閉じ、ソケットレバーハンドルで固定。

　CPUクーラーは後回しにして、メモリーを準備。

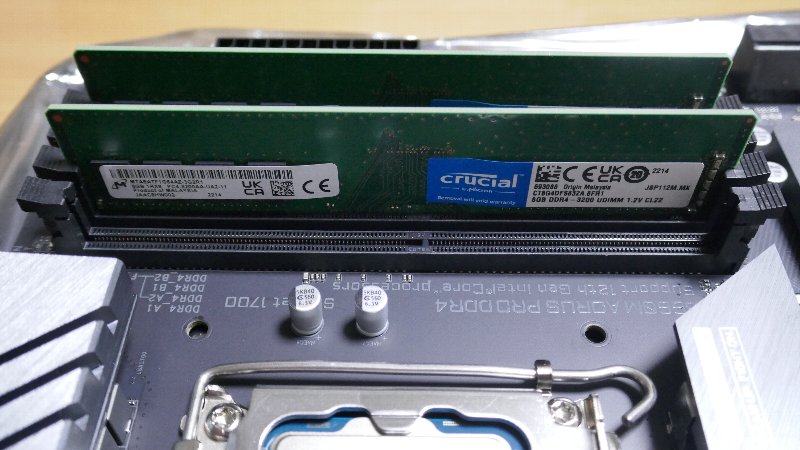

　マニュアルに従って、メモリーをA2、B2スロットに取り付け。

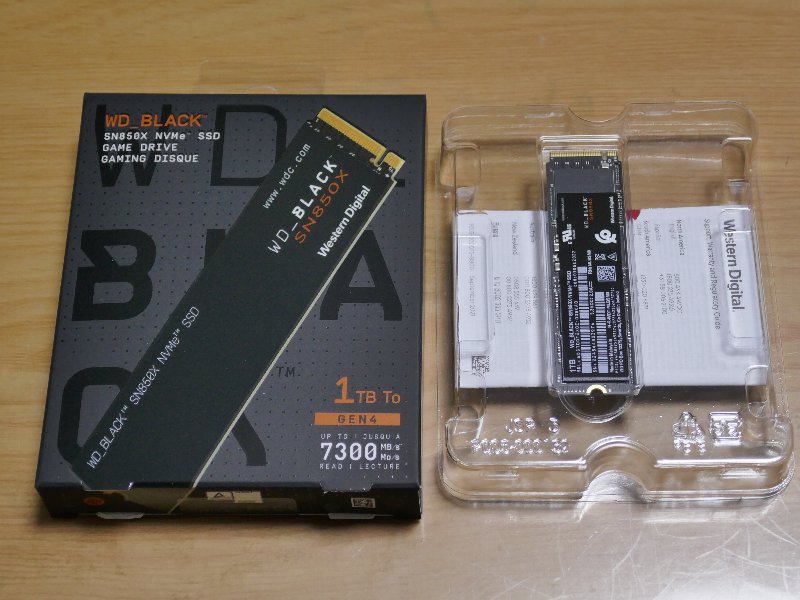

　次はSSD。箱も小さいが、M.2 2280なので、本体はさらに小さい。これで1TBなのだから、驚きである。

　まぁ、このシリーズでもラインナップは4TBまであるし、今では8TB(厳密には8000GB)も存在するので、我が家でも複数SSD搭載、HDDレスなPCを自作する日も来るのかもしれない。

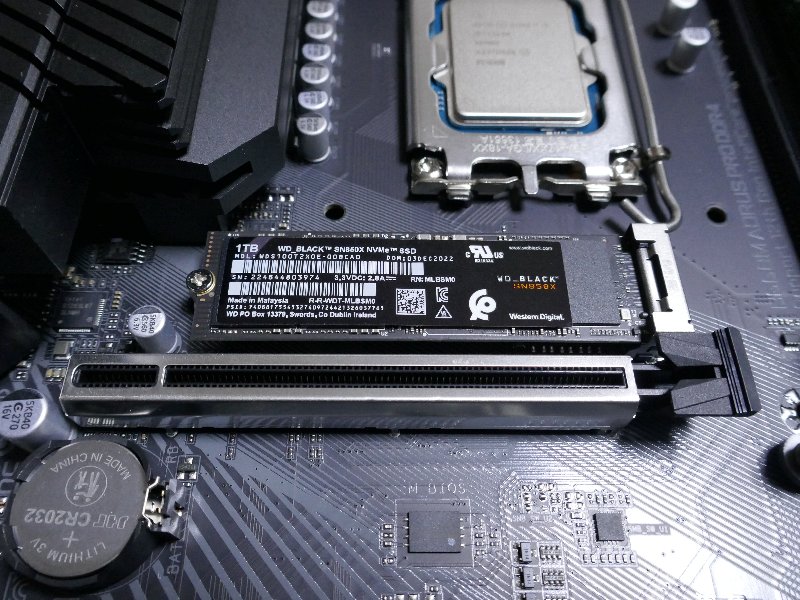

　CPU直結側のM.2スロットにSSDを固定。しっかりネジ止めしているが、このネジは実際には要らない。

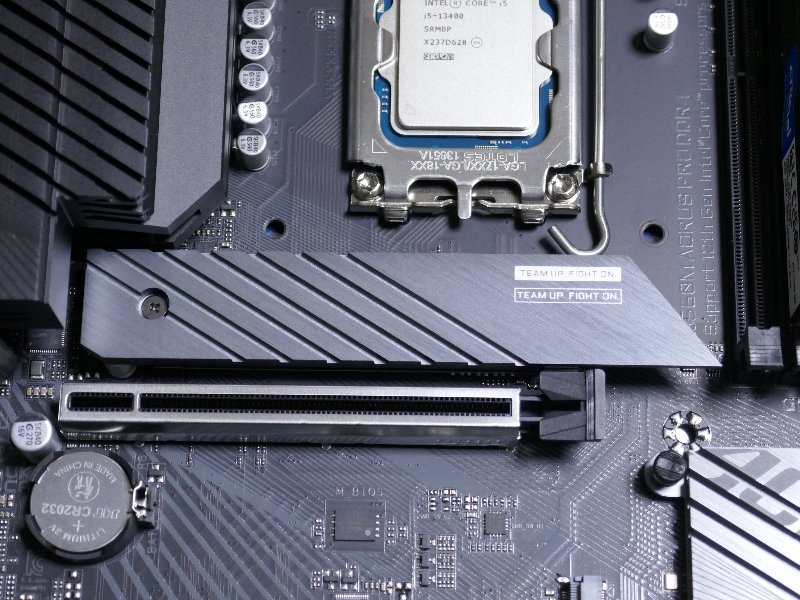

　M/B付属のSSDヒートシンクでSSDを固定。だから、ネジは不要だったのだ。

　CPUクーラーは、サイドフローの空冷をチョイス。水冷だと寿命が３〜５年程度らしいので、水漏れとか、ポンプ故障でCPU温度上昇とか、そういうのは避けたい。

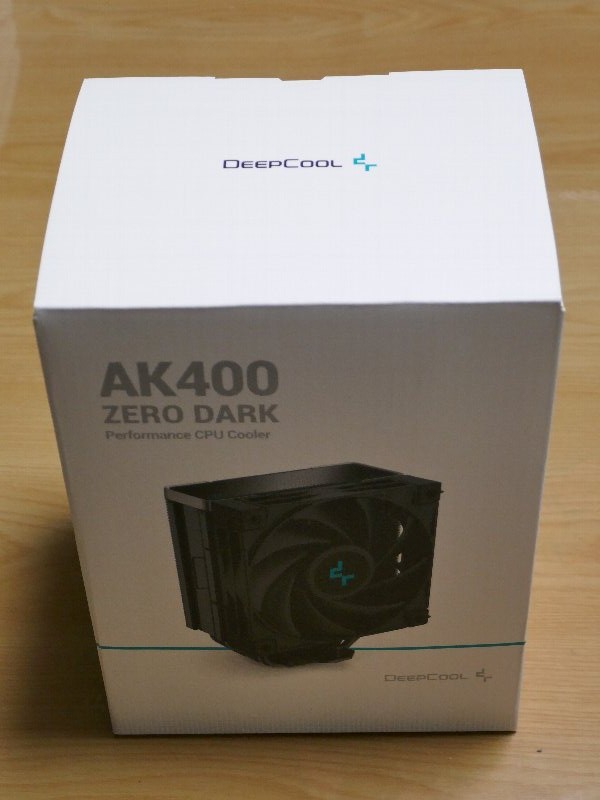

　AK400じゃなく、AK400 ZERO DARKにしたのは、全てのパーツが黒いから。(^_^;

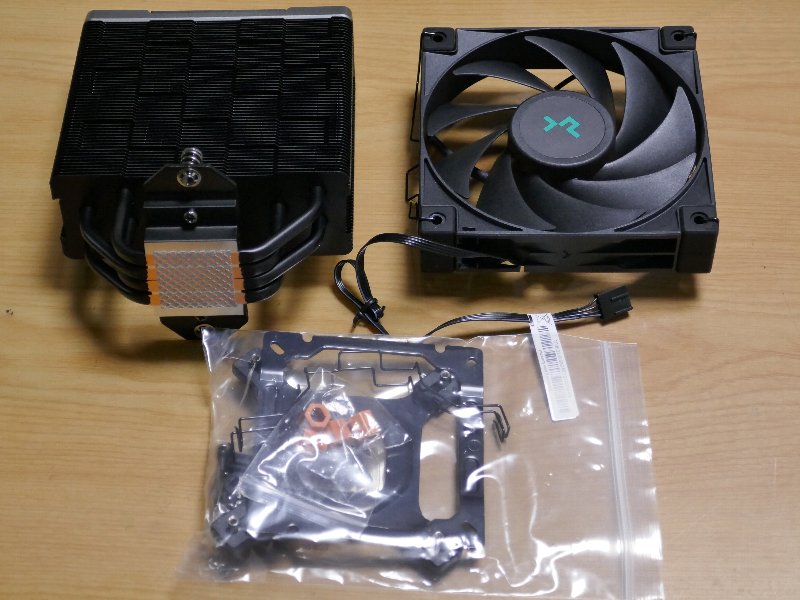

　さっそく、箱を開ける。グリスが入っていないと思ったら、ベース部分に塗布済みだった。

　CPUクーラーを取り付けるために、バックプレートをプラスチックワッシャーをはめて、マウンティングプレートをネジ止め。

　CPUクーラー本体をマウンティングプレートにネジ止めし、ファンをクリップで固定。

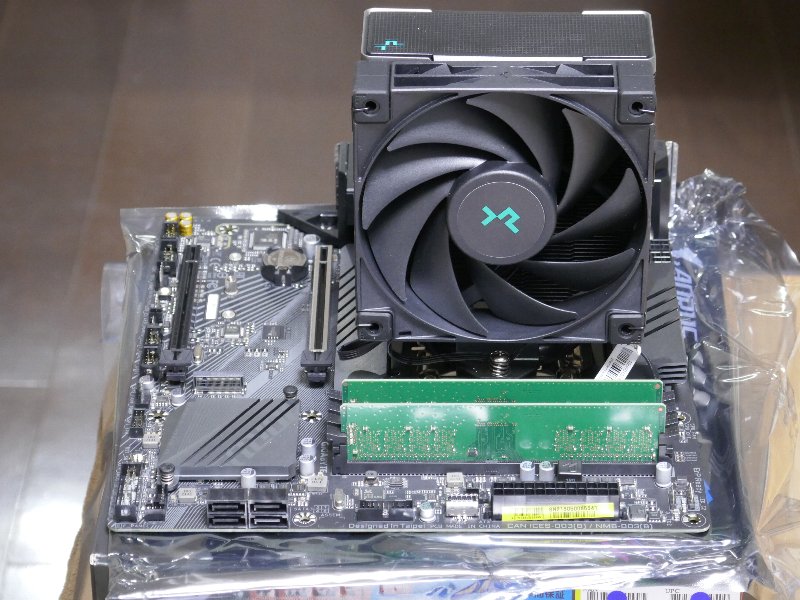

　4PinのコネクタをM/B上のCPU_FAN(ファンヘッダ)に接続して、M/Bの組み立てはあっけなく終了。

4.2 ケースへの組み込み

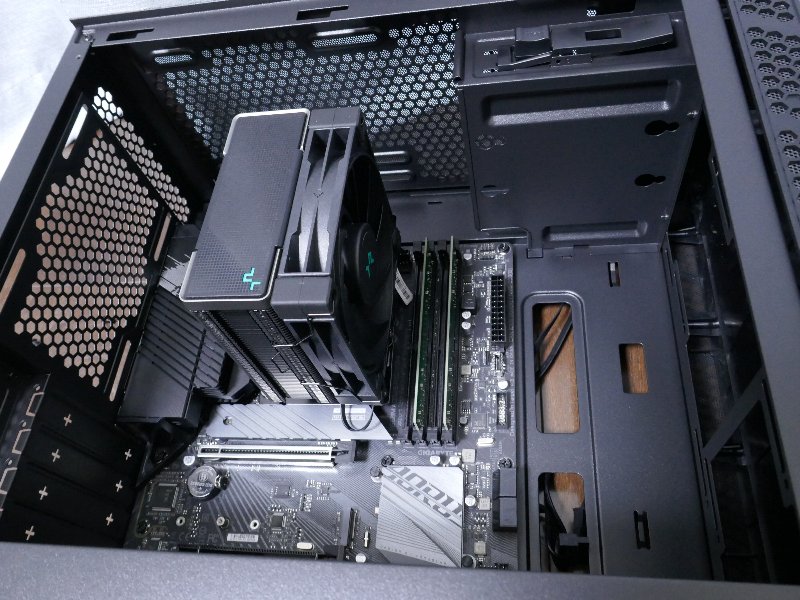

　CPUクーラーを掴んでM/Bを持ち上げ、M/Bをケースに取り付け。

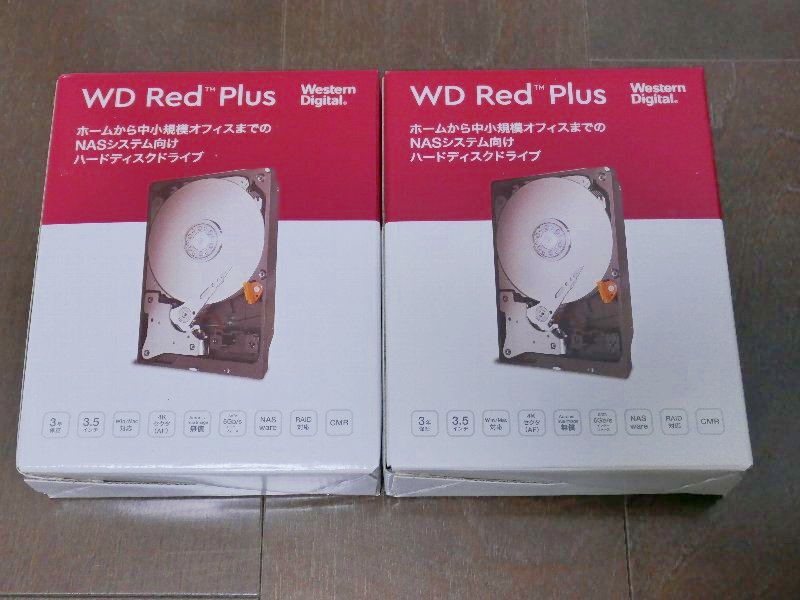

　別便で、HDD到着。RAID1にしたかったので、WD RED Plusをチョイス。5400回転だがCMRなので、速度もさほど遅くはないだろう。

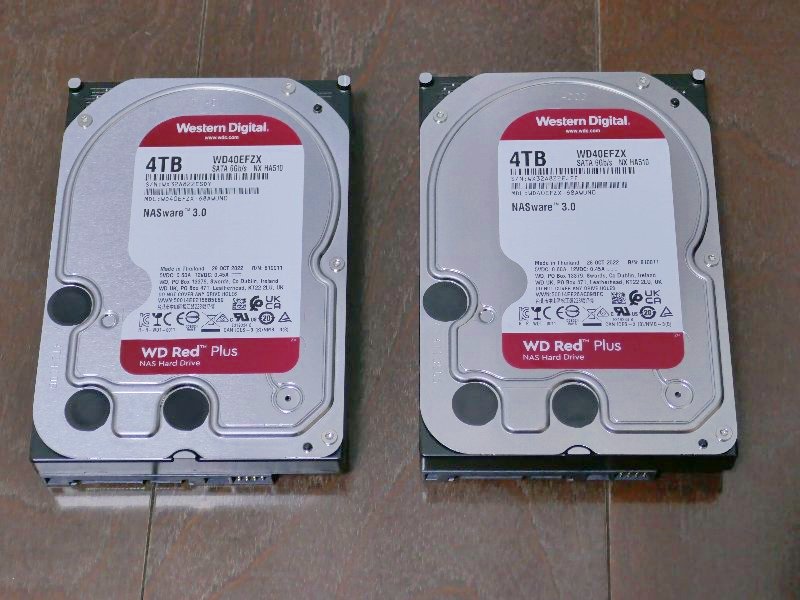

　箱から取り出した。まぁ、昔からあるHDDなので、変わったところはない。(^_^;

　RED Plusであることを、強調したいぐらいかな。

　HDDベイにHDDを取り付け、区別しやすいように青と赤のSATAケーブルで、M/Bに接続。

　ATX24ピンとEPS 8ピンケーブルはやはり長さ不足で、延長ケーブルでM/Bに接続。

　裏面配線は、こんなところ。

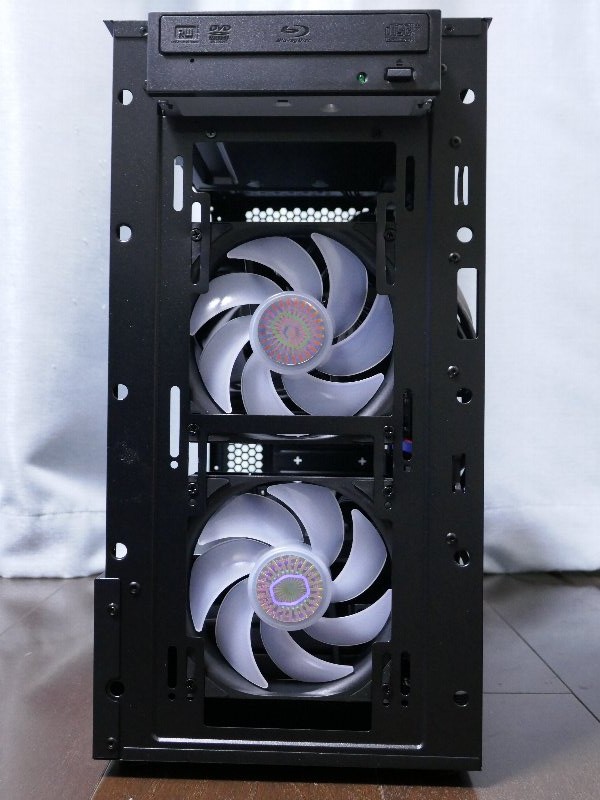

　フロントには、BDドライブと、ケースファンを固定。

4.3 起動しない

　O/Sインストール前に起動テスト。正常にBIOSが映ることを期待して電源投入。

　だが、10秒ほど電源が入ったかと思うと、再起動がかかり、起動しない。

　ググっても、怪しいのは全パーツらしく、途方に暮れる。

　そうだ、M/BがB660Mだから、13世代に対応したBIOSが乗っていないのかもしれない。早速、GIGABYTEのサポートページを見てみると、13世代に対応したBIOSは「F20」以降であり、早速BIOSのバージョンアップを試すことにした。

　GIGABYTEのM/Bには、「Q-Flash Plus」という機能があり、CPU、メモリー、グラフィックボードなしでもBIOSをアップデートすることができる。（GIGABYTEのM/Bを選択してよかった。(^.^)v）

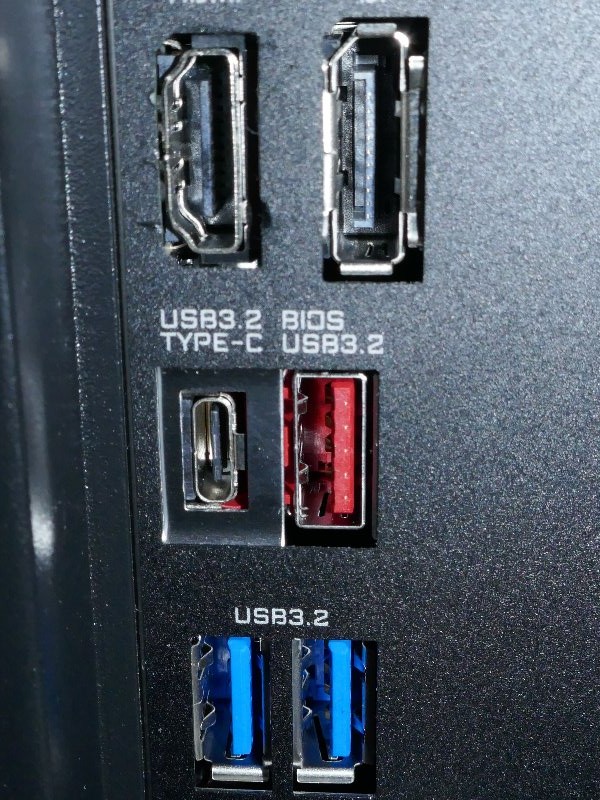

　FAT32でフォーマットしたUSBメモリーを用意し、BIOS更新ファイルを「gigabyte.bin」にリネームして、BIOSと刻印のあるUSBポートに刺す。

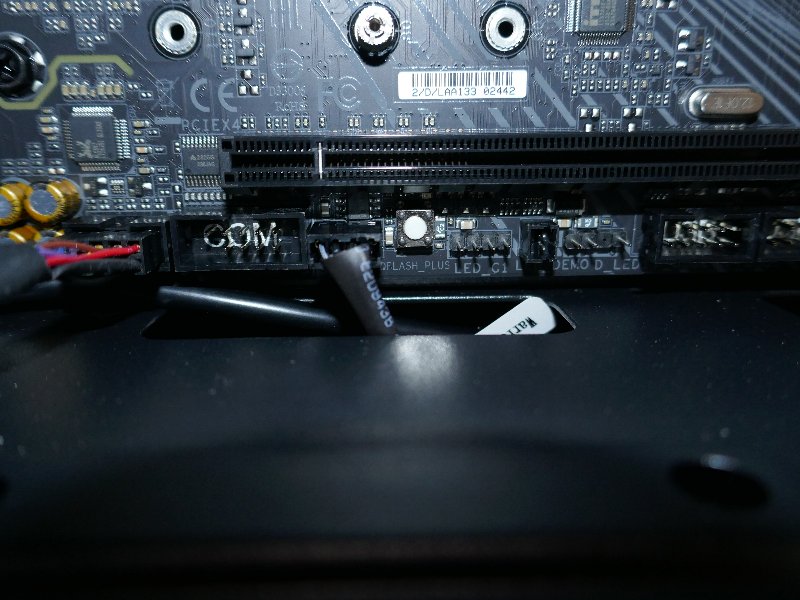

　PCの電源ボタンには触らず、M/B上の「Q-FLASH PLUS」のボタンを押すと、LEDの点滅が始まった。

　数分後、点滅が収まり、USBメモリーを抜いて、電源を投入。無事にPCは起動して、BIOS画面が表示された。

　めでたし、めでたし。

4.4 O/Sのインストール

4.5 RAIDの構築

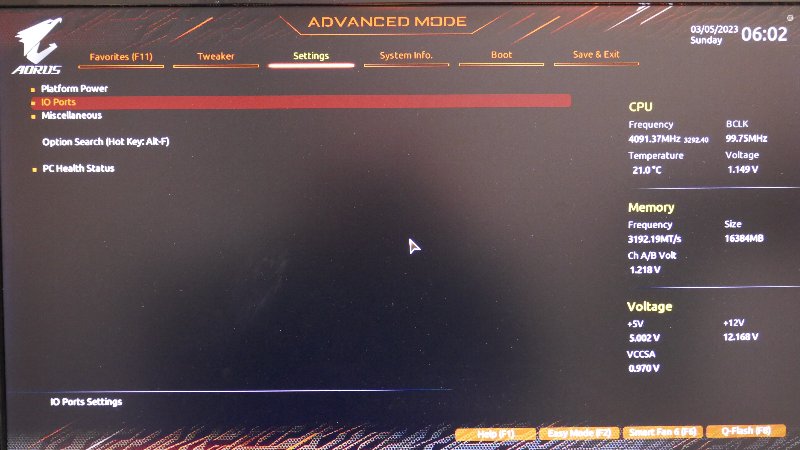

　電源投入時に「DEL」キーを押してBIOS画面に入り、SettingsのIO Portsに入る。

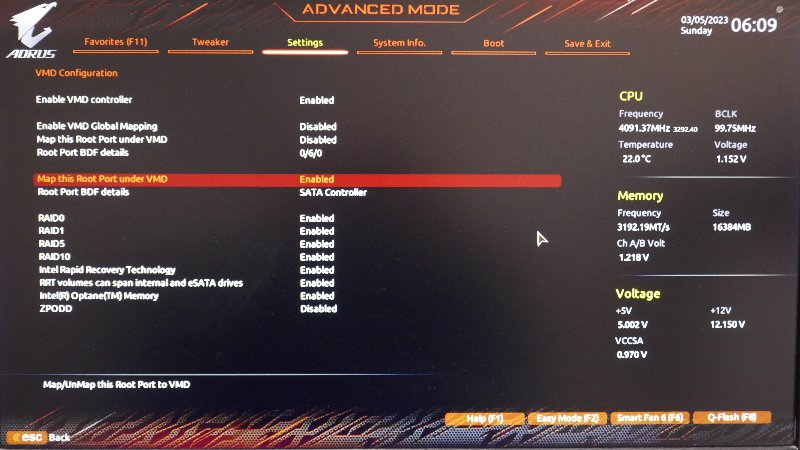

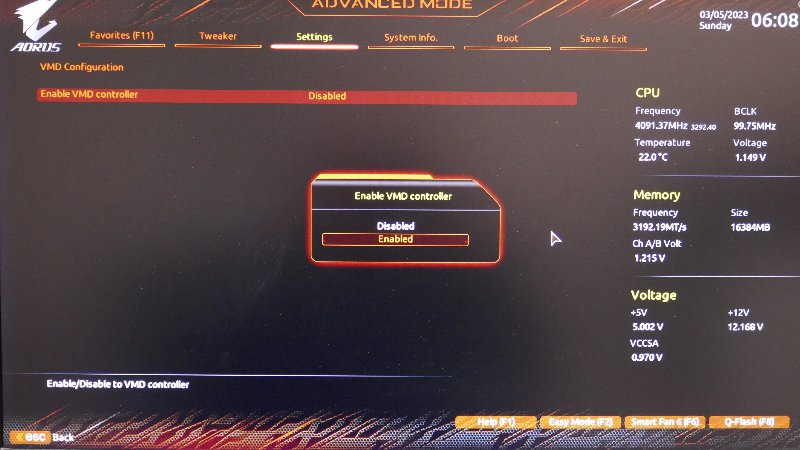

　VMD setup menuで、Enable VMD controller を Enabledに変更。

　Enable VMD Global Mappingを「Disabled」にして、「SATA Controller」の上の「Map this Root Port under VMD」の項目をEnabledに変更。

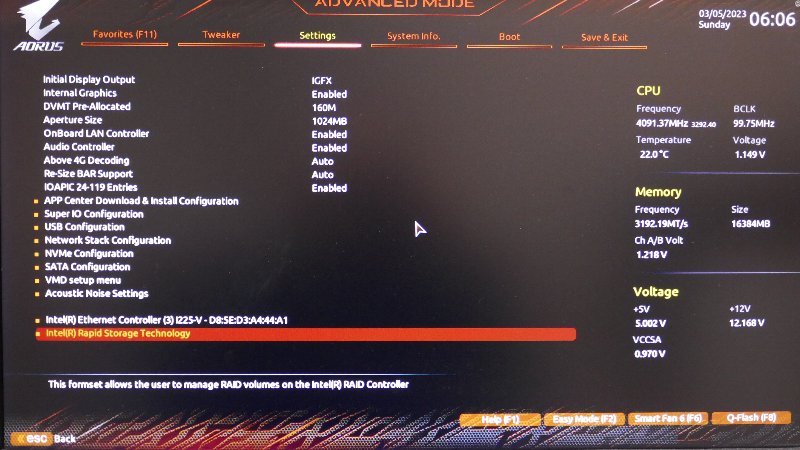

　一旦、システムの再起動後、再度BIOS画面に入る。 SettingsのIO Portsに「Intel(R) Rapid Storage Technology」が表示されるようになるので、サブメニューに入る。

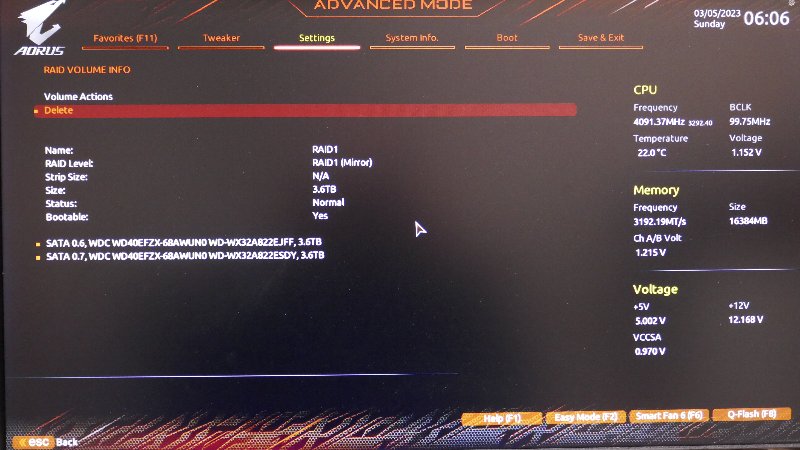

　Intel(R) Rapid Storage Technology メニューで、「Create RAID Volume」で を押して、「Create RAID Volume」画面に入る。ボリューム名、RAIDのレベル、対象ディスクを選択して、ディスク容量を決めて、「Create Volume」で、RAIDボリュームを作成する

　写真はボリューム作成後に撮影したので、「Delete」メニューしか表示されていない点に注意。

　必要なデータを旧PCから一晩掛けてコピーし、必要なアプリをインストールしてようやく、いや、ついにPC-ME9が完成。

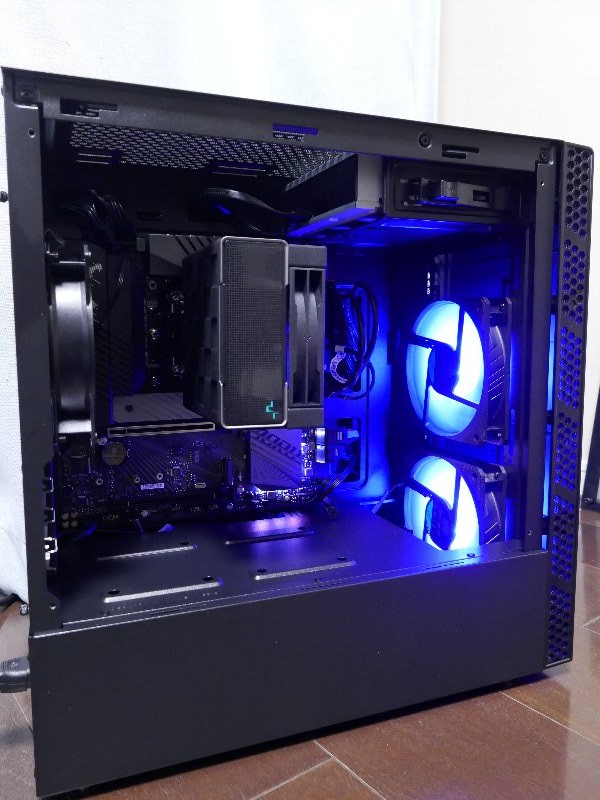

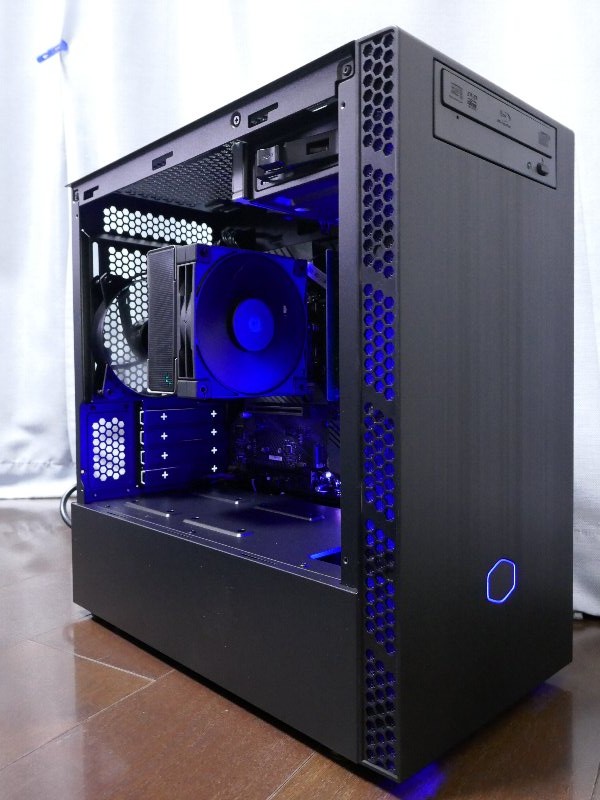

　狙い通り、フロントのCooler Masterマークがケースファンの青いLEDで浮かび上がった。

　ちなみに、電源ランプ、リセットスイッチにあるアクセスランプは、白色である。

５．ベンチマークテスト

　とりあえず、「winsat formal」を実行して、WEI Viewerで、エクインこと「Windows エクスペリエンス インデックス」を表示させてみた。

　グラフィック以外は、9.3超えなので、満足。特に、プライマリハードディスクが9.7のハイスコアを叩き出しているのは、大満足。(^.^)v

　次にPCを組むなら、ストレージはNASのRAID5にして、オールフラッシュ(SSDオンリー)にしてみたいと、夢見るのであった。
